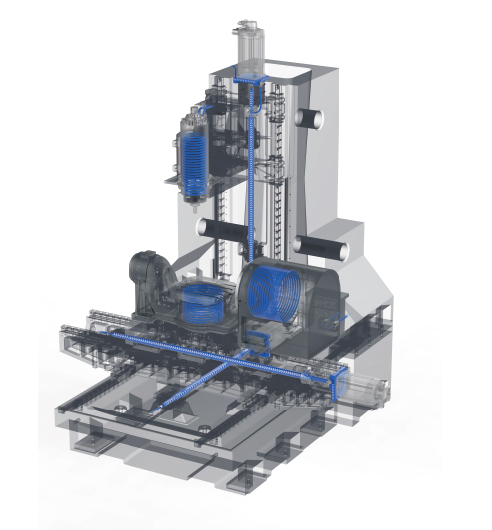

VMC50S U五轴联动立式加工中心适用于复杂、工序多、精度要求高、需用多种类型普通机床和繁多刀具、工装，经过多次装夹和调整才能完成加工的具有适当批量的零件。
| 项目 | 规格 | 主要技术参数 |
|---|---|---|
| 行程参数 |
X/Y/Z轴 mm |
638/600/435 -110~ +110/不限制 150-585 高刚度线性滚柱导轨 |
| 转台参数 |
转台尺寸（L*W) mm 转台最大承重 kg T型槽 No/mm 驱动方式 A/C轴扭矩S1/峰值 Nm A/C轴锁紧扭矩 Nm |
Ø450×□370 300kg 平行型5/12H7 力矩电机直接驱动 A轴1200/2110 C轴225/415 3000/1000（油压锁紧） |
| 主轴参数 |
主轴锥孔（型号/安装尺寸）mm 主轴最高转速 rpm 主轴传动方式 主轴电机额定功率S1 kW 主轴电机最大功率S6 kW 主轴电机额定扭矩S1 N.m 主轴电机最大扭矩S6 N.m 刀具冷却方式 |
HSK-A63 /φ180 BBT40/φ180 ▲ 20000 电主轴 22 33（S6-40％/2min） 61.3 90.7（S6-40％/2min) 外环喷 中心出水▲ |
| 快移速度 |
X/Y/Z轴快速进给 m/min A/C轴快速进给 rpm |
48/48/48 |
| 换刀装置 |
换刀方式 刀柄规格 type 刀具容量 tools 最大刀具直径（邻刀）mm 最大刀具直径（无邻刀）mm 最大刀具长度 mm 最大刀具重量 kg 刀对刀换刀时间 sec |
座式安装 HSK-A63 BBT40 ▲ 32 70 120 250 8 1.5 |
| 定位精度 |
X/Y/Z定位/重复定位精度 mm A/C定位/重复定位精度° |
0.008 / 0.006(半闭环） 0.004 / 0.003（全闭环）▲ 0.002 / 0.0015（全闭环） |
| 排屑方式 | 前置式自动排屑器 | |
| 动力需求 |
电力要求 kvA 气源要求 Kg/cm² |
45 6~8 |
| 机床尺寸 |
长*宽*高 mm 重量（约）t |
3184*2603*3150 9 |
叶轮
铣刀
泵壳
液压元件
整体闭式叶盘
航空结构件
